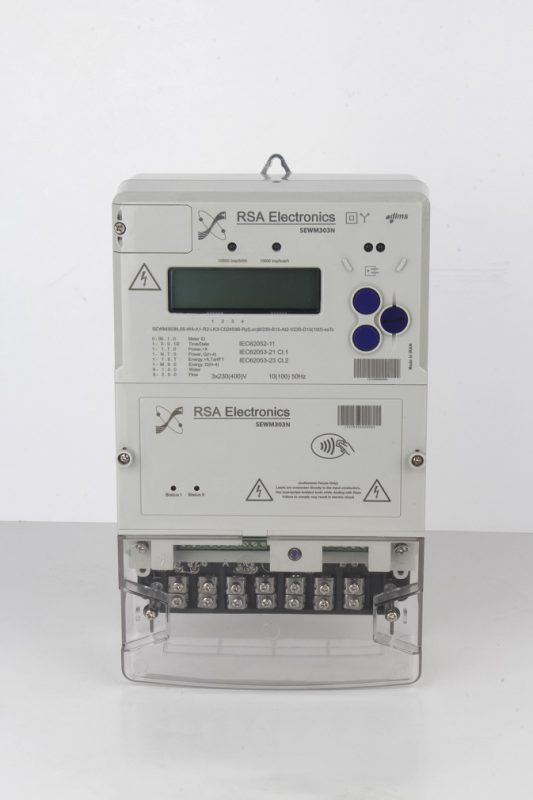

کنتور هوشمند آب و برق سه فاز
- منطبق با آخرین مشخصات فراسامانه هوشمند اندازه گیری ملی
- امکان صدور فرمان قطع برق در زمان‌های از پیش تعیین شده جهت مدیریت پیک و دیماند
- امکان قطع جریان تا 100A بدون استفاده از تجهیزات اضافه (تنها درکنتور مستقیم بسته به درخواست)
- انتقال داده از طریق پورت نوری، مودم داخلی قابل تعویض، پورت RS485 و کارت هوشمند غیر تماسی
- امکان قرائت کنتورهای زیر دست
- امکان بکارگیری رمزگذاری سخت‌افزاری مستقل توسط نهادهای امنیتی
- قابلیت قرائت در زمان بی‌برقی از طریق صفحه نمایش و پورت‌نوری (با استفاده از باتری قابل تعویض و ابرخازن)
- امکان تعریف دیماند، توان ولتاژ، جریان، ضریب توان و دبی مجاز در حالت عادی و اضطراری و قطع برق در صورت تجاوز از مقادیر مجاز
کنتور آب
- اندازه‌گیری و نمایش دبی لحظه‌ای
- محاسبه و نمایش آب مصرفی کل
- دقت بیش از 95% در اندازه‌گیری حجمی آب
- قابلیت صحت‌سنجی مضاعف از طریق ارتباط با کنتور آب پایین‌دست
- ذخیره آب مصرفی و دبی ماکزیمم حداکثر 36 دوره
- امکان مدیریت برداشت بر اساس اعتبار تخصیص یافته در بازه‌های زمانی
- نمایش حق‌آبه مصرف شده و حق‌آبه باقی مانده به صورت گرافیکی
- قابلیت ثبت رخدادها و تنظیمات اعمال شده
- توانایی تشخیص و اعلام صحت عملکرد و تشخیص دستکاری الکتروپمپ به صورت هوشمند
- واکنش هوشمند به تغییرات سطح آب چاه
- قابلیت عملکرد با انواع مختلف آب‌ها از نظر میزان سختی
- نصب آسان
- عملکرد یکپارچه
مشخصات فنی
|
SEWM 303N |
||
|
Water Meter’s Technical Data |
||
|
Measuring Parameters |
Total Water Consumption |
|
|
Instantaneous Flow |
||
|
Electro-Pumps Operating Time |
||
|
Data Storage & Load Profile |
Water Consumption |
Up to 36 Periods |
|
Maximum Flow |
||
|
Accuracy |
Water Metering | > %95 |
|
Calibration Type |
On-site |
Manual/Software |
|
Security |
Tamper Detection in Electro-Pumps |
Tamper-Proof Design |
|
Communications |
Optical Port: IEC 62056-21 & Readout Mode |
|
|
RS485/RS232 (Optional) |
||
|
GSM/GPRS/3G/LTE (Optional) |
||
|
Wired/Wireless M-bus (Optional) |
||
|
IOT Ready (Optional) |
||
|
Credit Features |
Data exchange with smart card/COM ports |
|
|
Adjustable operation in credit mode via smartcard |
||
|
Definable total annual permitted water |
||
|
Definable permitted water withdrawal for current year |
||
|
Definable credit’s start date |
||
|
Definable credit’s expiry date |
||
|
Disconnect Features |
Programmable Relay Power disconnection in case of exceeding water withdrawal Power disconnection in case of credit date expiry |
|
|
Adaptations |
Identifying the Proper Operation of Electro-Pumps Intelligently |
|
|
Applicable for Different Levels of Water Hardness |
||
|
Compatibility with Different Electro-Pumps |
||
|
Climatic |
||
|
Operating Temperature Range |
-25ºC to +65ºC |
|
|
Limit Temperature Range of Operation |
-40ºC to +70ºC |
|
|
Storage Temperature |
-40ºC to +75ºC |
|
| Relative Humidity |
95% Non-Condensed |
|
|
EMC-Compatibility |
||
|
Insulation Test |
>4 kV , 1min,50HZ | |
|
Impulse Withstand Test |
>6 kV 1.2/50μsec |
|
|
Surge Immunity Test |
IEC61000-4-5 (±4 kV 1.2/50μsec) |
|
| EFT & ESD |
IEC61000-4-4 (±6 kV on Line, & Null ) & IEC61000-4-2 (±15kV Air) |
|
|
SEWM 303N |
|
|
Energy Meter’s Technical Data |
|
|
Meter Type |
Static, Three Phase, Active & Reactive Energy, Four Quadrant |
|
According to |
IEC62052-11, IEC62052-21, IEC62053-22, IEC62053-23, IEC62056-61 |
|
Connection Type |
Three Phase 4 Wire (Direct) / Three Phase 4 Wire (CT) |
| Nominal Voltage/ Frequency |
3 x 230/400V / 50Hz 3 x 230/400V / 60Hz |
|
Operating Voltage Range |
150~280 V per Phase (Permanent Over Voltage Withstand: 500v) |
|
Accuracy Class |
Active Class 1 (Direct)
Active Class 0.5s (CT) |
|
Reactive Class 2 |
|
|
Voltage/Current RMS Accuracy |
2% within Meter Operating Range |
|
Basic Current |
10A (Direct) |
|
5A (CT) |
|
|
Maximum Current |
100A Permanent (Direct) |
|
6A Ext. 10A (CT) |
|
|
Starting Current |
According to IEC Standard (CT) |
| Meter Constant |
10800 imp/kWh / 10800 imp/kvarh |
|
Insulation Class |
Double Insulation |
| Communications |
Optical Port: IEC 62056-21 & Readout Mode |
|
RS485/RS232 (Optional) |
|
|
GSM/GPRS/3G/LTE (Optional) |
|
|
Wired/Wireless M-bus (Optional) |
|
|
IOT Ready (Optional) |
|
|
Battery |
Internal long life Lithium Battery to Support RTC |
| Battery |
RTC & R.W.P Replaceable Battery /Super Cap (Optional) |
|
Display |
Long Life 8 Digits+ 4 OBIS Digits LCD |
|
Large Digits (8mm * 3.4mm & 4mm * 1.8mm) |
|
|
Backlight |
|
|
Programmable Data Set & Sequence |
|
|
Low Battery & Tampering Event on LCD |
|
|
None-Volatile Memory |
Retention Time more than 20 Years |
| Output Command |
2 x SSR & 2 x Latching Relay (Optional) |
|
Real Time Clock Accuracy |
≤ 0.5 Sec / day @ 25ºC |
|
Voltage Circuit: ≤ 10VA ≤ 2Watt @ 230V |
|
| Power Consumption |
Current Circuit: ≤ 4VA |
|
Climatic & Mechanical |
|
|
Operating Temperature Range |
-25ºC to +65ºC |
| Limit Temperature Range of Operation |
-40ºC to +70ºC |
|
Storage Temperature |
-40ºC to +75ºC |
|
Relative Humidity |
95% Non-Condensed |
|
Degree of Protection |
Indoor: IP51 (CT) / Outdoor:IP54 without Suction (Direct) |
| Terminal Material |
Brass & Copper (Cage Terminal) |
|
Terminal Block Material |
Bakelite ( or Reinforced Polycarbonate), Non-flammable, Recyclable |
|
Wiring Capacity (100A) |
6mm2 to 25mm2 |
|
EMC-Compatibility |
|
|
Insulation Test |
>4 kV , 1min,50HZ |
|
Impulse Withstand Test |
>6 kV 1.2/50μsec |
|
Surge Immunity Test |
IEC61000-4-5 (±4 kV 1.2/50μsec) |
| EFT & ESD |
IEC61000-4-4 (±6 kV on Line, & Null ) & IEC61000-4-2 (±15kV Air) |
|
|
|
